热式气体质量流量计电路

热式气体质量流量计是基于热扩散原理的气体流量测量仪表,与其它气体流量计相比,它具有长期稳定、重复性好、安装维护方便、压损小等优点,且不需要进行压力和温度修正,能直接测量气体的质量流量,一支传感器可以同时进行低量程和高量程的流量测量,且适用于φ15mm到φ5m的管径范围。它适合单一气体和固定比例多组分气体的测量。热式流量计特别适用于大口径管道的测量及在线不间断工艺流程情况下的安装、拆卸和维护。该产品已广泛应用于石油、化工、冶金、电力、水处理、电子食品等行业。



服务热线:17321395307
商务微信

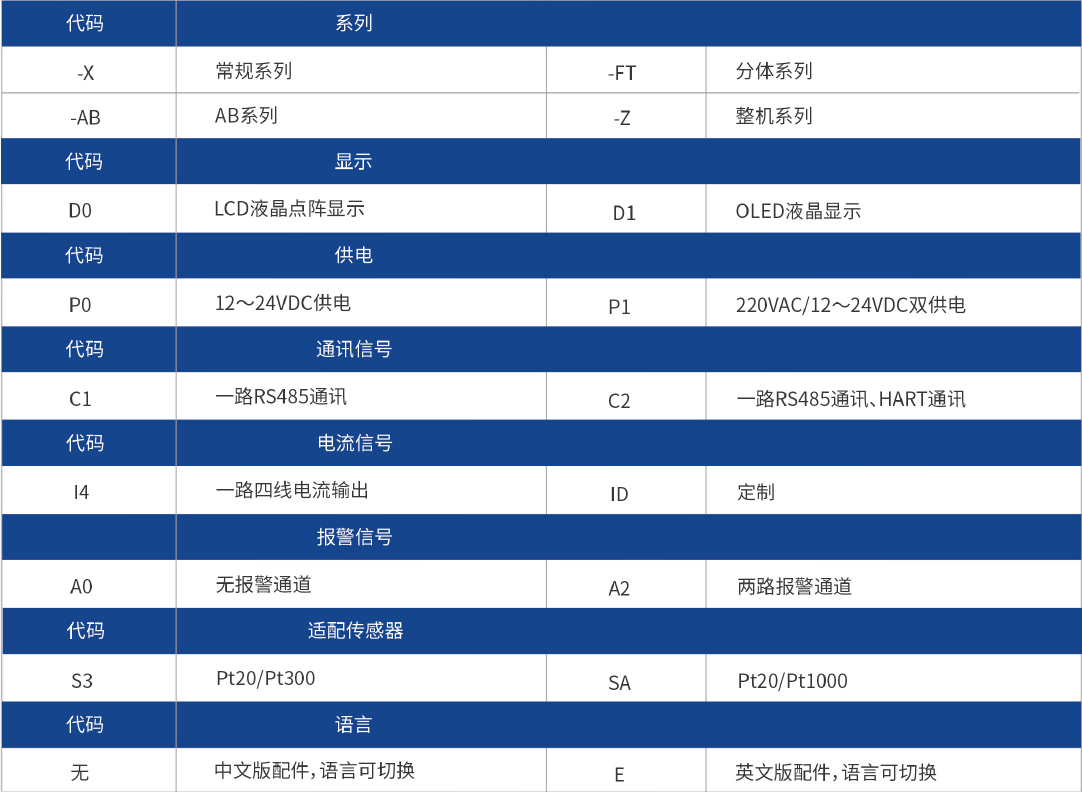

产品简介 产品选型 性能应用 视频展示

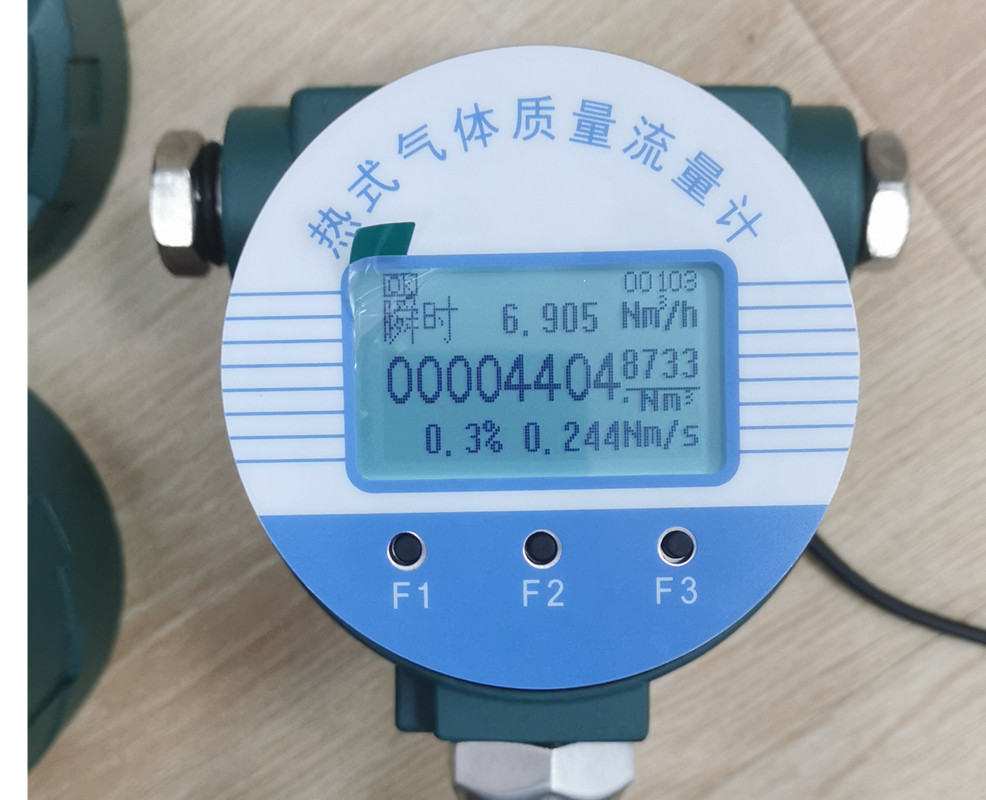

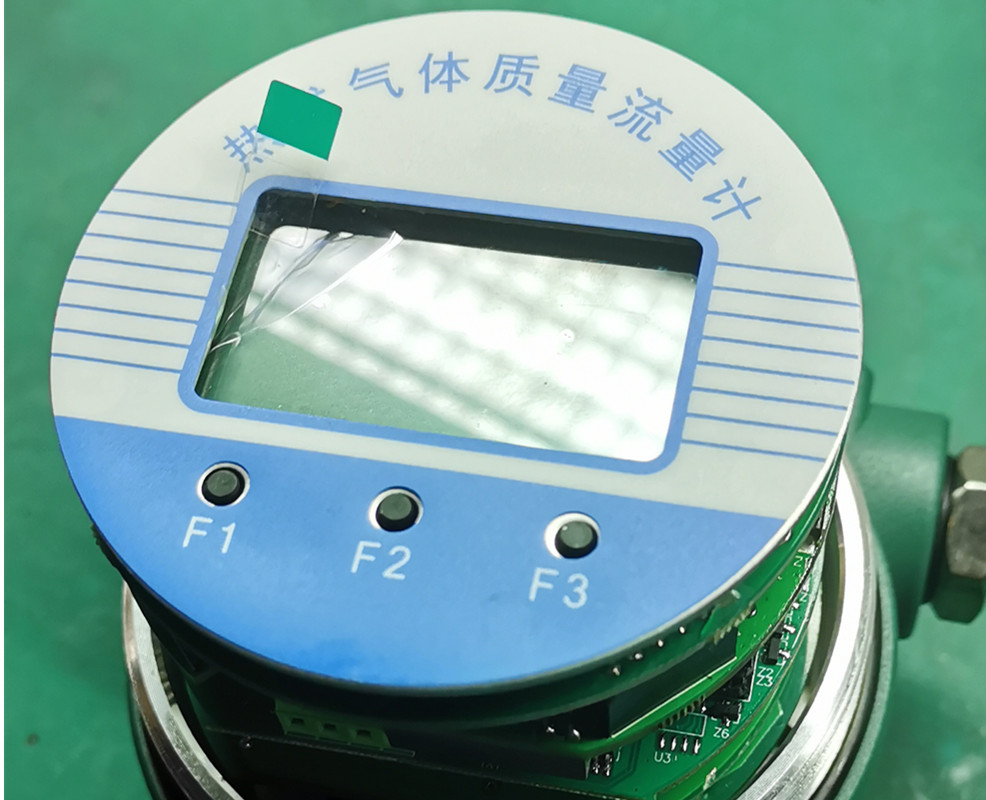

* 液晶点阵汉字显示,直观方便。有中英文两种语言供客户选择。

* 智能微处理器及高精度,高分辨率模数、数模转换芯片。

* 真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便,、准确。可得到气体的质量流量或者标准体积流量。

* 宽量程比,可测量流速高至100Nm/s低至0.1Nm/s的气体,可以用于气体检漏。低流速,压损可忽略。

* 对流量信号键入40点动态修正,内置5点流量线性修正;在线动态校正电流/电压输出。

* 采用自动热平衡技术,介质温度自补偿。

* 专有算法,可实现高线性、高重复性、高精度;实现大管径小流量测量,最小流量可测低至零。

* 两路继电器报警输出,继电器常开触点容量:交流250V,10A或者直接30V,5A。

* 抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。

* 安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(需要特殊定制)

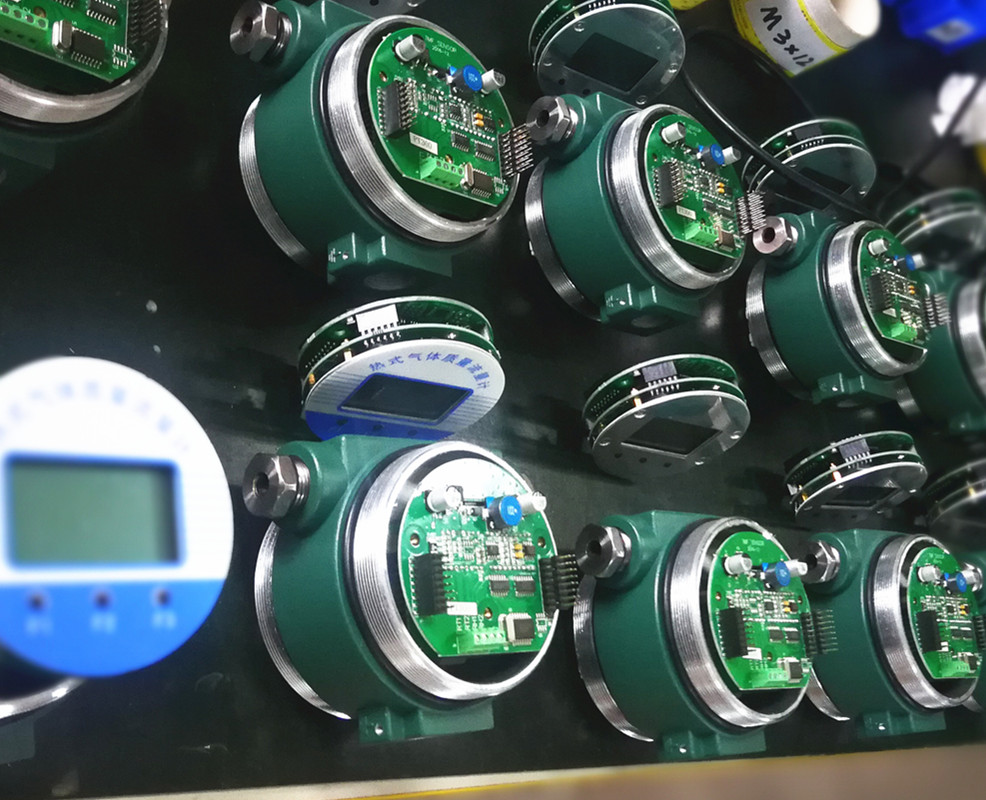

* 数字化设计。整体数字化电路测量,测量准确、维修方便。

* 采用RS-485通讯,或HART通讯,可以实现工厂自动化、集成化。


注:产品支持软件/硬件定制。

测量项目参数
界面显示中/英文 四行 液晶点阵显示屏/OLED屏
测量介质各种气体(乙炔气除外)
测量口径DN15~4000/DN15~2000
流速范围0.1~120NM/S
准确度士1-2.5%
工作温度传感器:常温-10~+200℃  高温:-10~+350°C

转换器:-20~+45°C
工作压力<2.5兆帕/<4.0兆帕
供电电源DC24V或AC220V≤18w
响应速度1s

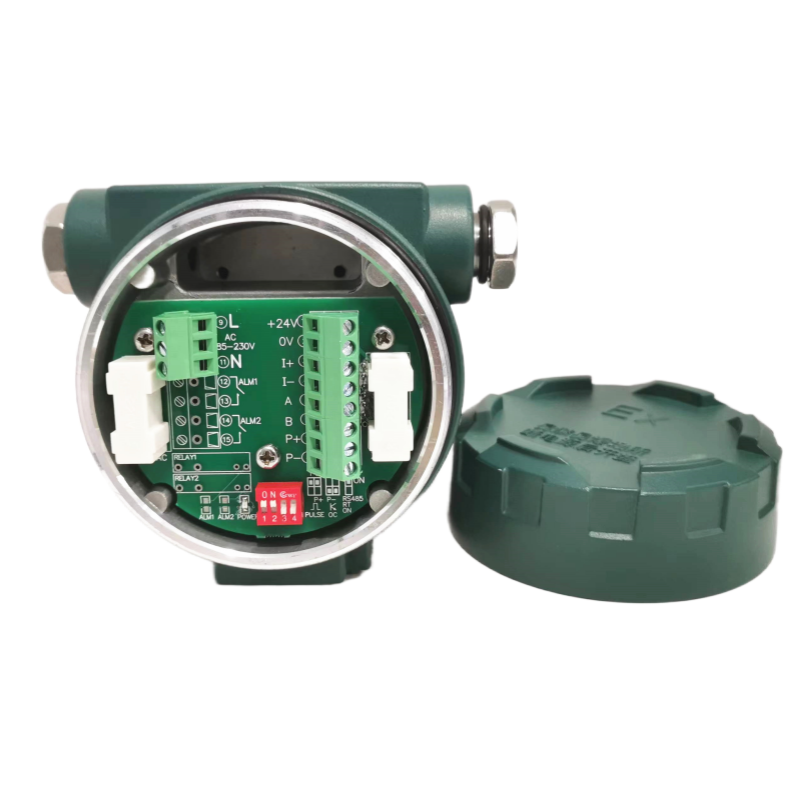

输出信号4-20mA/脉冲/RS485/HART协议
报警信号1-2路继电器常开触点
供货类型一体/分体(方)
壳体型号BP15D/FA73-2(方)
