IC卡预付费系统

概述

蒸汽作为一种能源，在工业生产和民用取暖方面具有不可替代的优势。作为承担供热职能的热力公司方面，为了能及时收取热费保障供热企业顺利运营以及公平起见，诸多供热公司提出了对IC卡计量装置的强烈需求。我公司研制、开发的蒸汽IC卡预付费计量控制管理系统广泛应用于热力、供暖行业。

XSJ型蒸汽IC卡预付费计量控制管理系统实现了供热系统蒸汽各种参数实时计量、计费、控制、用户充值到自动统计报表、异常告警、充值提醒、蒸汽泄漏诊断等全过程动态管理。为管理者和决策者实时提供了快速、准确、全面的信息依据，开创了蒸汽远程计量管控信息化的新纪元。采用本信息系统，有利于提升供热企业信息化管理水平，提高企业形象，对供热企业持续发展会产生积极的社会效益。

本智能IC卡控制器采用非接触式射频卡，保密性更好;系统由能源供给中心端客户收费及查询系统、中心端远程数据监控系统（选配）、客户端现场计量控制箱、客户端现场计量仪表、客户端阀门控制系统组成。

适用领域：开发区热力、市政供热、电厂、钢厂、市政供水、开发区供水、污水处理、燃气销售等;

适用单位：热力公司、供热公司、电厂、钢厂、水厂、污水处理厂、燃气公司、开发区管委会、环保部门、水利部门等;

适用介质：蒸汽（饱和蒸汽、过热蒸汽）、天然气、热水、自来水、生活和工业污水等;

一、IC卡预付费智能控制系统的主要特点

     1.蒸汽参数测量：全中文液晶显示，直观、简洁、方便，每个操作具有智能提示,方便用户查看，用户可以根据不同情况来调整各种参数；

     2.阀门远程控制：自动、确认、常开、常闭选择。

3.远程充值：远程充值方式是用户只需把汽款汇入热电厂帐户，热电厂收到汽款后由管理人员在监控中心通过后台实现给用户充值（充值软件）。

4.运行异常报警：微信公众号推送信息通知报警。

5.数据和曲线查看：直观的看到蒸汽使用情况（手机电脑皆可）。

 6.管路故障诊断：为保证管网压力均衡，满足大多数用户要求。系统具备用户端压力异常报警功能，此功能可保证受控管网压力变化在用户设置的参数范围内，从而提高输汽管网运行效率，有效降低管网损耗。

7.报表统计：根据需求，可进行日、月、年等使用情况的报表统计、打印和查询。

8.资源共享：用户可在局域网内任何客户端登录系统查看系统实时状态信息，实现资源共享。

9.权限管理：用户可根据级别赋予管理权限，满足不同管理需求。

10.远程维护：经用户授权，可协助进行系统维护、升级，保证系统稳定可靠运行。

11.现场数据监控：预付费充值系统通过无线通信网络上传用户用汽的数据信息，上位机对收到的数据分析整理，自动给出用户想要的曲线图和报表，为管理人员提供现场的实时信息。

12.自动计费：预付费控制器中的剩余金额（剩余吨数）会根据现场的用汽情况，实时的计费。

13.自动扣除疏水补贴：按要求每日扣除一定的用汽损耗。

14.分时计费：将一天24小时分为不同时间段，不同的时间段采用不同的计费率。

15.远程修改单价：主控室内的操作人员通过无线通信网络调整用户的用汽单价。

16.丰富的报警信号反馈：断电报警及开箱报警等，并通过微信公众号向维护人员推送报警信息，便于及时处理。仪表及系统数据的影响,当所充的数值（即本次所购蒸汽的吨数）递减到设置的报警余量时,微信公众号推送信息提醒用户余量低，当余量低于零时控制仪发出断开电动阀门的指令信号；

二、详细功能说明：

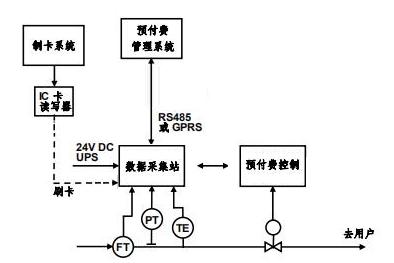

     1：预付费控制系统：IC卡预付费控制仪从流量控制仪中采集数据（瞬时流量、累计流量、温度、压力），将预先购买的用汽量（吨），输入到控制仪的特定存储器上，通过内部CPU对两组数据进行计算，比较逻辑判断等一系列的处理。当控制仪剩余流量余量不足时，仪表内会有蜂鸣器报警，提前通知用户及时充值。（报警量根据用户实际情况来设定）。当所充值的数量减少到零时，控制仪会自动将控制阀门关闭，停止供气，此时再充值时，控制阀门打开。

当供电系统停电时，本控制系统会自动将控制阀门关闭，来电后，根据用户的需要，可自动开启控制阀门，也可手动操作开启阀门，但必须是工作人员现场操作，方法与前面相同。

2：远程监控系统是将现场的多项仪表数据通过GPRS或CDMA传输模块，用无线传输的方法传输到总监控室，由监控值班人员来观察用户现场的用汽状况，并且每天可打印各种数据交领导审查。本系统包括了传输模块SIM/UIM通讯卡以及接收软件和编程软件等。（此系统的详细资料单独提供-手机电脑皆可登陆查看-附件C5）

3：故障报警系统的功能是，除有关工作人员正常打开控制箱外，其余的非正常打开本控制箱时，报警系统会发出报警信号上传到总监控室，并自动将阀门关闭停止供气，现场回复正常后，此阀门也不会开启，只有工作人员到现场，解除故障后方可将阀门开启。

三、软件功能：（附件C5-IMS智能设备管理系统是一套基于物联网模式的智能设备监测与控制一体化平台，包括基于云计算与大数据技术建立的后台系统，以及客户管理窗口，业主管理窗口，以及APP管理终端，是智能设备可移动化的管理和控制方式）

1： 系统参数：设置如——使用单位名称、安装时间、是否启动报警、短信报警设置、是否启动自动监控。

2、 用户设置：主要用于添加、删除热用户，预付费用户还可以远程设置或读取控制器参数。

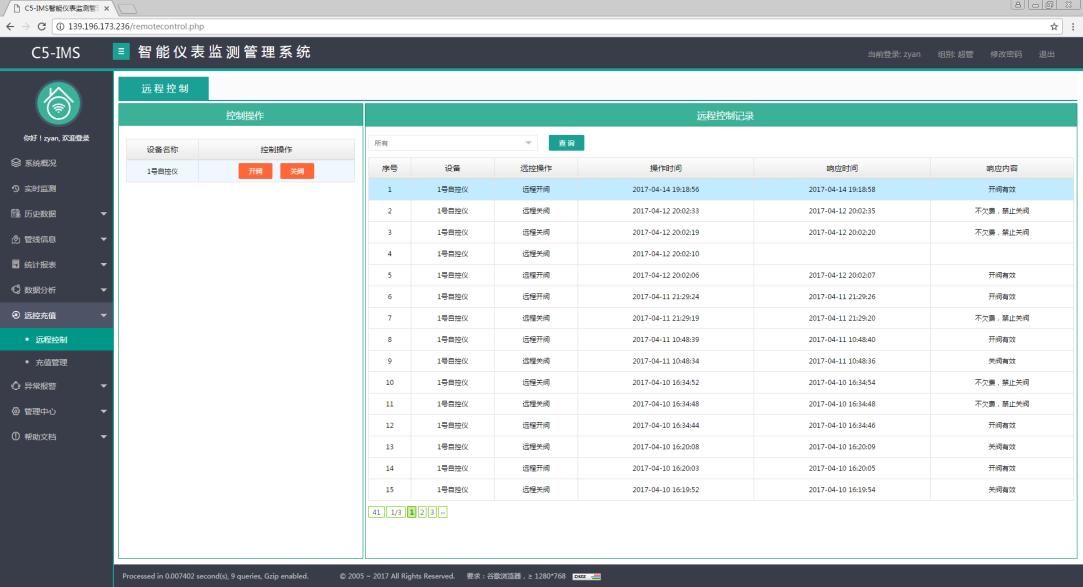

3、 供热控制：管理阀门开度、用户充值、IC卡管理。

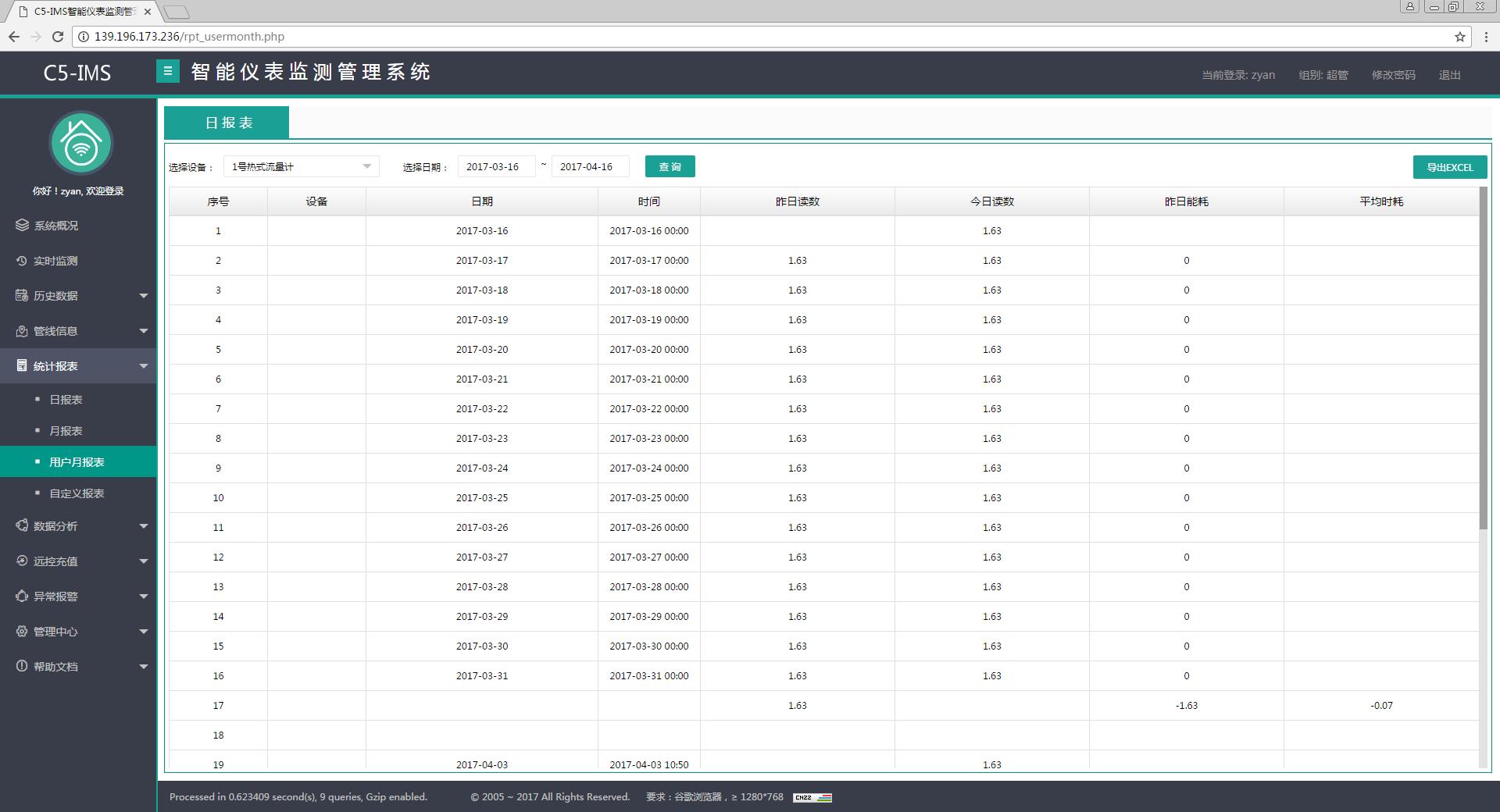

4、 报表打印：用户可以选择打印：历史数据报表、实时报表、月报表、日报表、充值报表、阀门控制报表。

5、 报警处理：用户可以查看报警信息、关闭报警音、关闭报警灯。

6、数据曲线：用户可以查看“温度”、“压力”、“瞬时流量”的实时曲线和历史曲线，还可以打印该窗口屏幕曲线。

7、 测算：主要完成管路损耗测算功能。

8、 操作权限管理：用户可以添加和删除用户，并且可以修改操作员基本信息。可以修改当前用户登录密码。可以切换登录人员。
